Experimental Research on Dynamic Shear Modular Ratio and Damping Ratio of Sandy Gravel Soil
-
摘要: 砂卵(砾)石的动剪切模量比和阻尼比是河谷地貌场地地震反应分析的重要参数，对设计地震动参数的确定有重要影响。本文利用商洛市地震小区划项目砂卵石的动三轴试验结果，结合其他砂卵(砾)石动三轴试验结果，分组统计得到了稍密、中密、密实砂卵(砾)动三轴试验的推荐结果。建立了典型场地模型，研究了其动剪切模量比和阻尼比的不确定性对场地地震反应的影响。研究表明：动剪切模量比、阻尼比平均值±1倍标准差的不确定性对砂卵石场地峰值加速度的影响较小，说明了分组及统计结果的合理性；不同概率水平下，动剪模量比、阻尼比的变化导致高频部分反应谱有明显差异，0.04-0.1s的反应谱变化范围在20%左右，但对大于1.0s的长周期反应谱影响很小。针对砂卵(砾)石动剪切模量比和阻尼比的研究对提高工程场地设计地震动参数的可靠性具有重要意义。Abstract: The dynamic shear modulus ratio and damping ratio of sand gravel are important parameters for seismic response analysis of valley geomorphic sites, which have an important impact on the determination of design ground motion parameters.In this paper, based on the project of Shangluo Seismic Microzonation, the dynamic triaxial test of sandy pebbles has been performed.Combined with the other results of sandy gravel, the recommended results of slightly dense, medium dense and dense sandy gravel were obtained.By building the typical site model, the influence of the dynamic shear modulus ratio and the damping ratio uncertainty on the seismic response of the site is studied.The results show that the uncertainty of the average of the dynamic shear modulus ratio and the damping ratio ±1 times the standard deviation has little effect on the peak acceleration of the sandy pebble site, and the rationality of the grouping and statistical results is explained.Under different probability levels, the change of shear modulus ratio and damping ratio leads to a significant difference in the response spectrum of high frequency.The response spectrum of 0.04-0.1s range from about 20%, but it has little effect on the long period spectrum of more than 1.0s.The study of dynamic shear modulus ratio and damping ratio of sandy gravel has great significance to improve the reliability of the designing ground motion parameters.
-

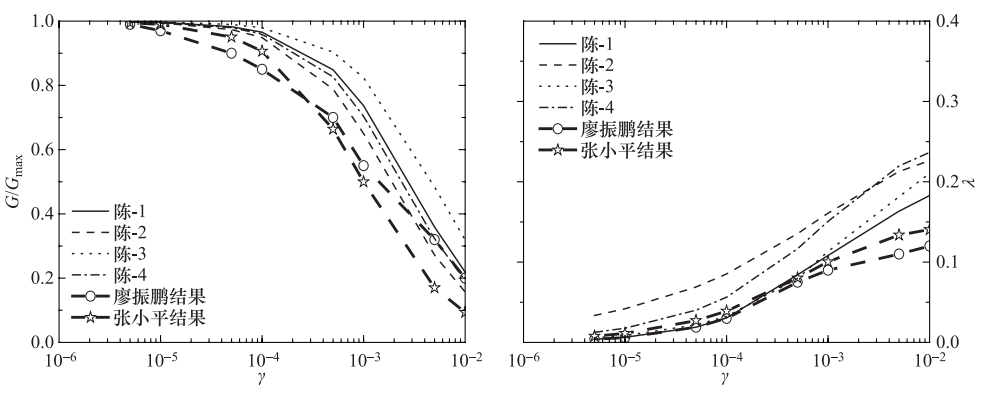

图 4 张小平等(2011)、陈党民等(2012)动三轴试验结果
Figure 4. Dynamic triaxial test results from Zhang Xiaoping et al.(2011) and Chen Dangmin et al.(2012)

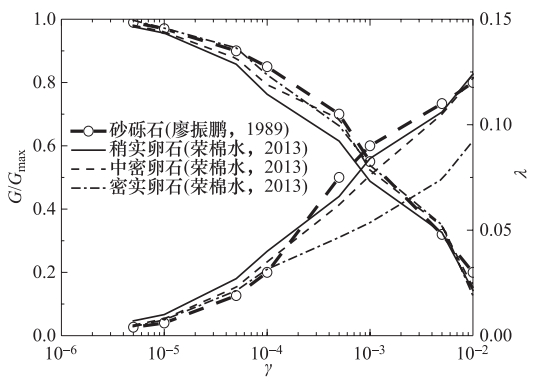

图 5 荣棉水等(2013)砂卵石动三轴试验结果
Figure 5. Dynamic triaxial test results of sandy pebbels from Rong Mianshui et al.(2013)

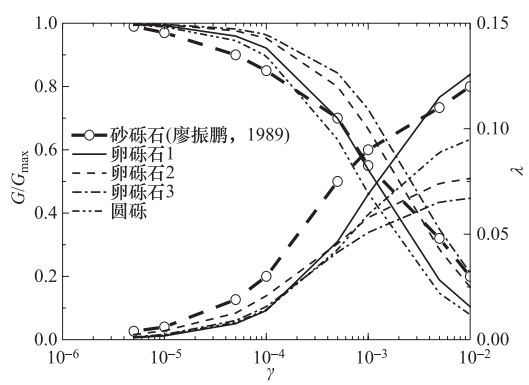

图 6 其他地震小区划卵砾石动三轴结果
Figure 6. Other dynamic triaxial test results of gravel from the seismic microzonation

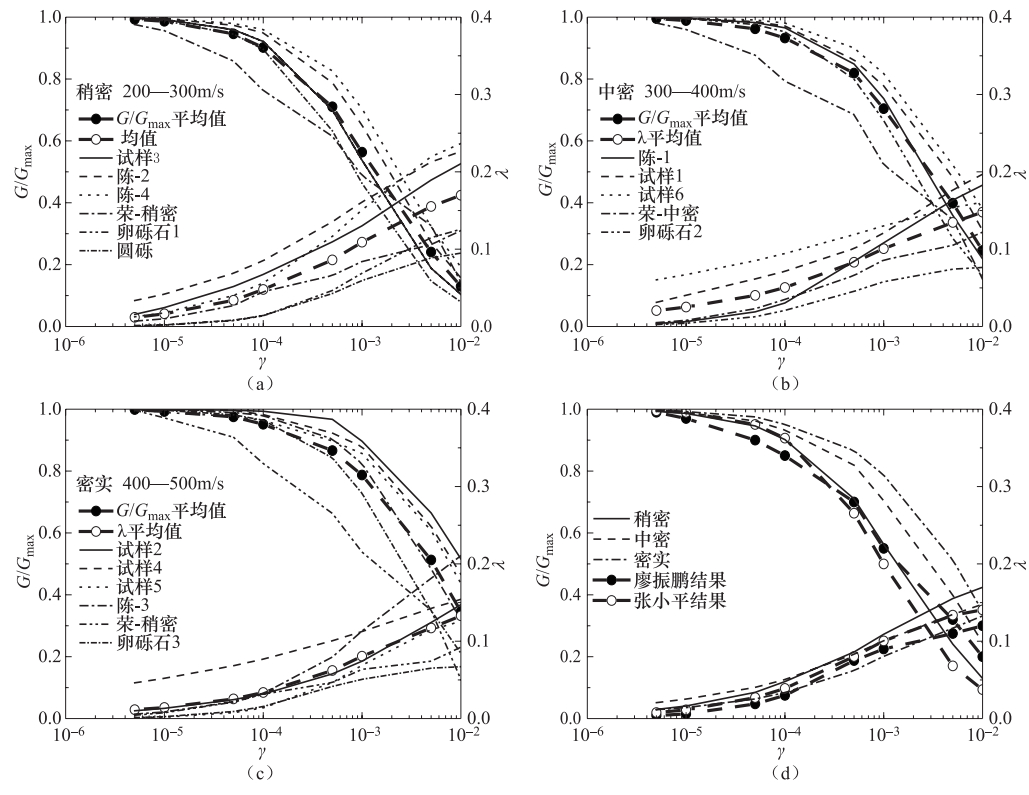

图 7 砂卵(砾)石动三轴统计结果
Figure 7. The statistical results of the sand gravel dynamic triaxial test
表 1 砂卵(砾)石动剪切模量比和阻尼比平均值及标准差
Table 1. The average and standard deviation of the dynamic shear modulus ratio and the damping ratio of the sand gravel
试样名称 量 剪应变γ 5×10-6 1×10-5 5×10-5 1×10-4 5×10-4 1×10-3 5×10-3 1×10-2 稍密
砂卵(砾)石
(200—300m/s)G/Gmax 0.9931 0.9866 0.9459 0.9017 0.7101 0.5633 0.2405 0.1299 标准差 0.0085 0.0152 0.0447 0.0716 0.0835 0.0944 0.0764 0.0417 λ 0.0118 0.0163 0.0339 0.0478 0.0861 0.109 0.1552 0.1697 标准差 0.0122 0.0153 0.0244 0.0288 0.0394 0.0438 0.0584 0.0616 中密
砂卵(砾)石
(300—400m/s)G/Gmax 0.9952 0.9889 0.9624 0.9326 0.8191 0.7041 0.3987 0.2456 标准差 0.0079 0.0161 0.0480 0.0787 0.0832 0.1158 0.0993 0.0975 λ 0.0206 0.0252 0.0403 0.0504 0.0831 0.1006 0.1346 0.1478 标准差 0.0253 0.0277 0.0314 0.0312 0.0287 0.0291 0.0433 0.0489 密实
砂卵(砾)石
(400—500m/s)G/Gmax 0.9988 0.9924 0.9751 0.951 0.8662 0.7871 0.5127 0.3461 标准差 0.0013 0.0107 0.0331 0.0632 0.1073 0.1356 0.1401 0.1543 λ 0.0115 0.0142 0.0254 0.0336 0.0621 0.0805 0.117 0.1328 标准差 0.0173 0.0189 0.0222 0.0228 0.0233 0.0262 0.0433 0.0505
下载: 导出CSV
表 2 场地计算模型
Table 2. Calculation model of the site
序号 土性描述 层厚/m 剪切波速/m·s-1 密度/kg·m-3 动三轴序号 稍密 中密 密实 1 砂卵石 3.6 195 1930 1/2/3 4/5/6 7/8/9 2 砂卵石 4.2 251 1950 1/2/3 4/5/6 7/8/9 3 砂卵石 3.4 280 1980 1/2/3 4/5/6 7/8/9 4 砂卵石 3.8 330 2000 1/2/3 4/5/6 7/8/9 5 砂卵石 5.3 380 2100 1/2/3 4/5/6 7/8/9 6 砂卵石 4.5 420 2150 1/2/3 4/5/6 7/8/9 7 砂卵石 5.5 470 2200 1/2/3 4/5/6 7/8/9 8 计算基底 520 2300 11 11 11
下载: 导出CSV

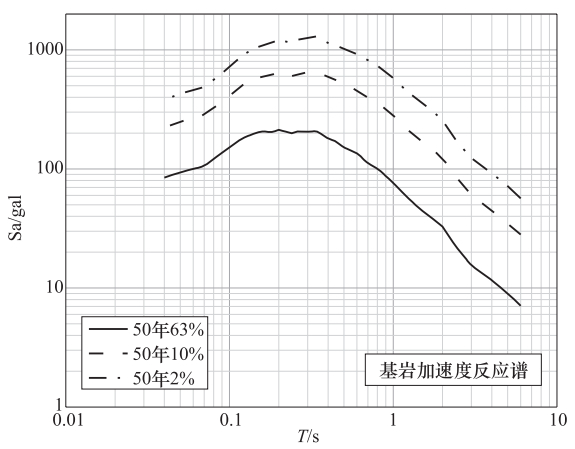

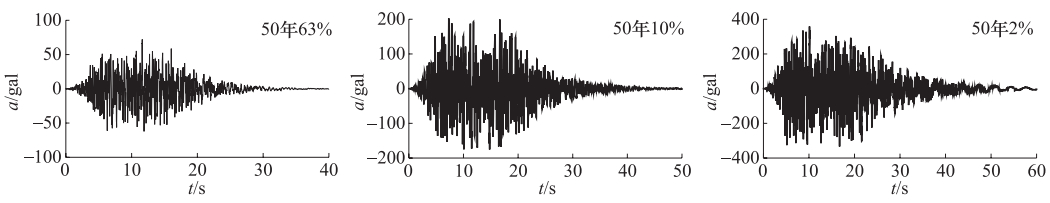

表 3 不同超越概率下的水平向峰值加速度(单位：gal)
Table 3. Horizontal peak acceleration at different levels of exceeding probability (unit: gal)
概率水平 50年63% 50年10% 50年2% 动三轴分类 稍密1 稍密2 稍密3 稍密1 稍密2 稍密3 稍密1 稍密2 稍密3 样本1 104.2 113.7 95.7 302.8 325.5 294.6 527.8 572.5 490.8 样本2 103.6 112.5 95.8 308.2 323.9 285.8 530.1 596.8 496.0 样本3 108.8 117.8 100.0 303.3 332.5 279.3 551.5 620.6 523.3 平均值 106 115 97 305 327 287 536 597 503 比例 1.0 1.09 0.92 1.0 1.07 0.94 1.0 1.14 0.94 动三轴分类 中密4 中密5 中密6 中密4 中密5 中密6 中密4 中密5 中密6 样本1 101.8 113.8 92.6 294.6 319.2 282.0 517.4 557.6 490.7 样本2 101.6 112.6 92.9 292.9 312.8 273.4 531.0 575.1 486.6 样本3 107.0 118.0 97.3 295.0 326.5 269.1 550.7 602.8 515.1 平均值 103 115 94 294 320 275 533 579 497 比例 1.0 1.12 0.91 1.0 1.09 0.93 1.0 1.09 0.94 动三轴分类 密实7 密实8 密实9 密实7 密实8 密实9 密实7 密实8 密实9 样本1 107.5 116.2 99.3 308.6 328.5 292.4 541.1 563.7 524.8 样本2 106.6 115.4 99.5 307.6 320.1 292.2 554.0 585.4 528.6 样本3 112.1 120.2 104.5 314.9 336.6 287.5 579.8 613.0 552.4 平均值 109 117 101 310 328 291 558 587 535 比例 1.0 1.08 0.92 1.0 1.06 0.93 1.0 1.06 0.95
下载: 导出CSV
-
陈党民, 田伟新, 段蕊, 2012.西安地区典型土动剪切模量比和阻尼比的统计研究.世界地震工程, 28(3):136-142. http://www.cnki.com.cn/Article/CJFDTOTAL-SJDC201203026.htm 陈国兴, 刘雪珠, 2004.南京及邻近地区新近沉积土的动剪切模量和阻尼比的试验研究.岩石力学与工程学报, 23(8):1403-1410. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=yslxygcxb200408033 陈国兴, 刘雪珠, 王炳辉, 2007.土动力参数变异性对深软场地地表地震动参数的影响.防灾减灾工程学报, 27(1):1-10. http://d.wanfangdata.com.cn/Periodical_dzxk200701001.aspx 国家质量技术监督局, 中华人民共和国建设部, 1999. GB/T 50123-1999土工试验方法标准[2007版]. 北京: 中国计划出版社. 贺为民, 李德庆, 杨杰等, 2016.土的动剪切模量、阻尼比和泊松比研究进展.地震工程学报, 38(2):309-317. doi: 10.3969/j.issn.1000-0844.2016.02.0309 孔宇阳, 廉超, 李井冈, 2014.武汉地区典型土类动力非线性参数的统计分析.地震工程学报, 36(4):832-837. http://xueshu.baidu.com/s?wd=paperuri%3A%28b9b26f20e5981d5b10864f3bee4ea089%29&filter=sc_long_sign&tn=SE_xueshusource_2kduw22v&sc_vurl=http%3A%2F%2Fkns.cnki.net%2FKCMS%2Fdetail%2Fdetail.aspx%3Ffilename%3Dzbdz201404011%26dbname%3DCJFD%26dbcode%3DCJFQ&ie=utf-8&sc_us=15851087737565078771 李建有, 太树刚, 林凤仙等, 2015.昆明盆地粉质粘土土动力参数研究.震灾防御技术, 10(4):872-883. doi: 10.11899/zzfy20150405 廖振鹏, 1989.地震小区划——理论与实践.北京:地震出版社. 吕悦军, 唐荣余, 沙海军, 2003.渤海海底土类动剪切模量比和阻尼比试验研究.防灾减灾工程学报, 23(2):35-42. http://cpfd.cnki.com.cn/Article/CPFDTOTAL-ZGEM201206001152.htm 荣棉水, 王世元, 李小军等, 2013.成都盆地不同工程地质分区内场地地震动参数的计算分析.地震学报, 35(4):543-552. https://www.researchgate.net/profile/Xiaojun_Li5/publication/295458414_Calculation_and_analysis_of_seismic_ground_motion_parameters_for_different_engineering_geological_divisions_of_Chengdu_basin/links/5800ad1e08ae181e57828faa.pdf?origin=publication_detail 陕西省工程地震勘察研究院, 2016. 商洛市地震小区划报告. 西安: 陕西省工程地震勘察研究院. 史丙新, 周荣军, 吕悦军等, 2015.成都平原粘性土动力学参数统计分析.震灾防御技术, 10(2):305-315. doi: 10.11899/zzfy20150210 施春花, 吕悦军, 彭艳菊等, 2009.北京地区粉质粘土土动力学参数的统计分析.震灾防御技术, 4(1):69-79. doi: 10.11899/zzfy20090107 孙静, 袁晓铭, 2003.土的动模量和阻尼比研究述评.世界地震工程, 19(1):88-95. http://www.cqvip.com/qk/93082x/2003001/7566188.html 孙锐, 陈红娟, 袁晓铭, 2010.土的非线性动剪切模量比和阻尼比不确定性分析.岩土工程学报, 32(8):1228-1235. https://www.wenkuxiazai.com/doc/0a03ef97b0717fd5370cdc31-2.html 王绍博, 丁海平, 2001.土动力参数对土层动力反应的影响.地震工程与工程振动, 21(1):105-108. http://www.cnki.com.cn/Article/CJFDTOTAL-DGGC200101019.htm 新疆防御自然灾害研究所, 2015a. 和田市城市地震小区划报告. 乌鲁木齐: 新疆防御自然灾害研究所. 新疆防御自然灾害研究所, 2015b. 新疆呼图壁县地震小区划报告. 乌鲁木齐: 新疆防御自然灾害研究所. 袁晓铭, 孙锐, 孙静等, 2000.常规土类动剪切模量比和阻尼比试验研究.地震工程与工程振动, 20(4):133-139. http://www.cnki.com.cn/Article/CJFDTOTAL-DGGC200004021.htm 张小平, 牛雪, 赵安生等, 2011.大连地区场地土动力学参数初步研究.中国地震, 27(3):280-289. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=zgdz201103007 张亚军, 兰宏亮, 崔永高, 2010.上海地区土动剪切模量比和阻尼比的统计研究.世界地震工程, 26(2):171-175. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=sjdzgc201002031 中国地震局, 1994.DB 001-94工程场地地震安全性评价工作规范.北京:地震出版社. 中国地震灾害防御中心, 2015. 喀什经济开发区地震小区划及活断层探测工程(地震小区划部分). 北京: 中国地震灾害防御中心. 中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会, 2005.GB 17741-2005工程场地地震安全性评价.北京:中国标准出版社. -
