云南漾濞6.4级地震烈度评定

代博洋; 杨健强; 卢永坤; 李亦纲

doi:10.11899/zzfy20230212

云南漾濞6.4级地震烈度评定

doi: 10.11899/zzfy20230212

1.
中国地震应急搜救中心, 北京100049
2.
云南省地震局, 昆明 650041

基金项目: 中国地震应急搜救中心青年基金（SJ2107）

详细信息

作者简介:
代博洋，女，生于1981年。硕士研究生，高级工程师。主要从事地震灾害应急处置工作。E-mail：35275143@qq.com

通讯作者:
李亦纲，男，生于1974年。博士研究生，研究员。主要从事地震应急救援领域的处置协调工作及相关领域的研究。E-mail：liyig@263.net

计量
- 文章访问数: 101
- HTML全文浏览量: 20
- PDF下载量: 25
- 被引次数: 0
出版历程
- 收稿日期: 2021-11-30
- 刊出日期: 2023-06-30

Intensity Evaluation of Yangbi (Yunnan) M6.4 Earthquake in 2021

1.
National Earthquake Response Support Service, Beijing 100049, China
2.
Earthquake Administration of Yunnan Province, Kunming 650041, China

摘要

摘要: GB/T 17742—2020《中国地震烈度表》（国家市场监督管理总局等，2020）（以下简称“2020版烈度表”）自2021年2月1起施行, 5月21日云南省漾濞6.4级地震首次采用2020版烈度表进行烈度评定。本文通过计算地震平均震害指数，对比GB/T 17742—2008《地震烈度表》（中华人民共和国国家质量监督检验检疫总局等，2009）（以下简称“2008版烈度表”）和2020版烈度表的烈度评定指标，分析2020版烈度表的变化改进，讨论2020版烈度表在地震烈度评定中的应用实效。结果表明，2020版烈度表房屋结构分类更精细，在此次漾濞地震中更好满足实际需求，评定结果更加科学反映真实破坏。
- 平均震害指数 /
- 地震烈度 /
- 地震烈度表
Abstract: GB/T 17742—2020 《The Chinese seismic intensity scale》 (State Administration of Market Supervision and Administration of the People's Republic of China et al., 2020)(hereinafter“intensity scale 2020”) takes effect in 1 February 2021.The 21 May 2021 M6.4 Yangbi(Yunnan) earthquake intensity was first measured according to intensity scale 2020.In this paper, by calculating the average damage index and comparing the intensity evaluation parameters of GB/T 17742—2008 《The Chinese seismic intensity scale》(General Administration of Quality Supervision, Inspection and Quarantine of the People's Republic of China et al., 2009) (hereinafter“intensity scale 2008”) and intensity scale 2020, the changes and improvements of intensity scale 2020 is analyzed amd the application effect of intensity scale 2020 on the intensity evaluation is discussed. The results show that intensity scale 2020 can better meet the needs of the actual situation due to more refined housing structure classification, and the evaluation result can reflect true damage more scientifically.
- The average damage index /
- Seismic intensity /
- The Chinese seismic intensity scale

HTML全文

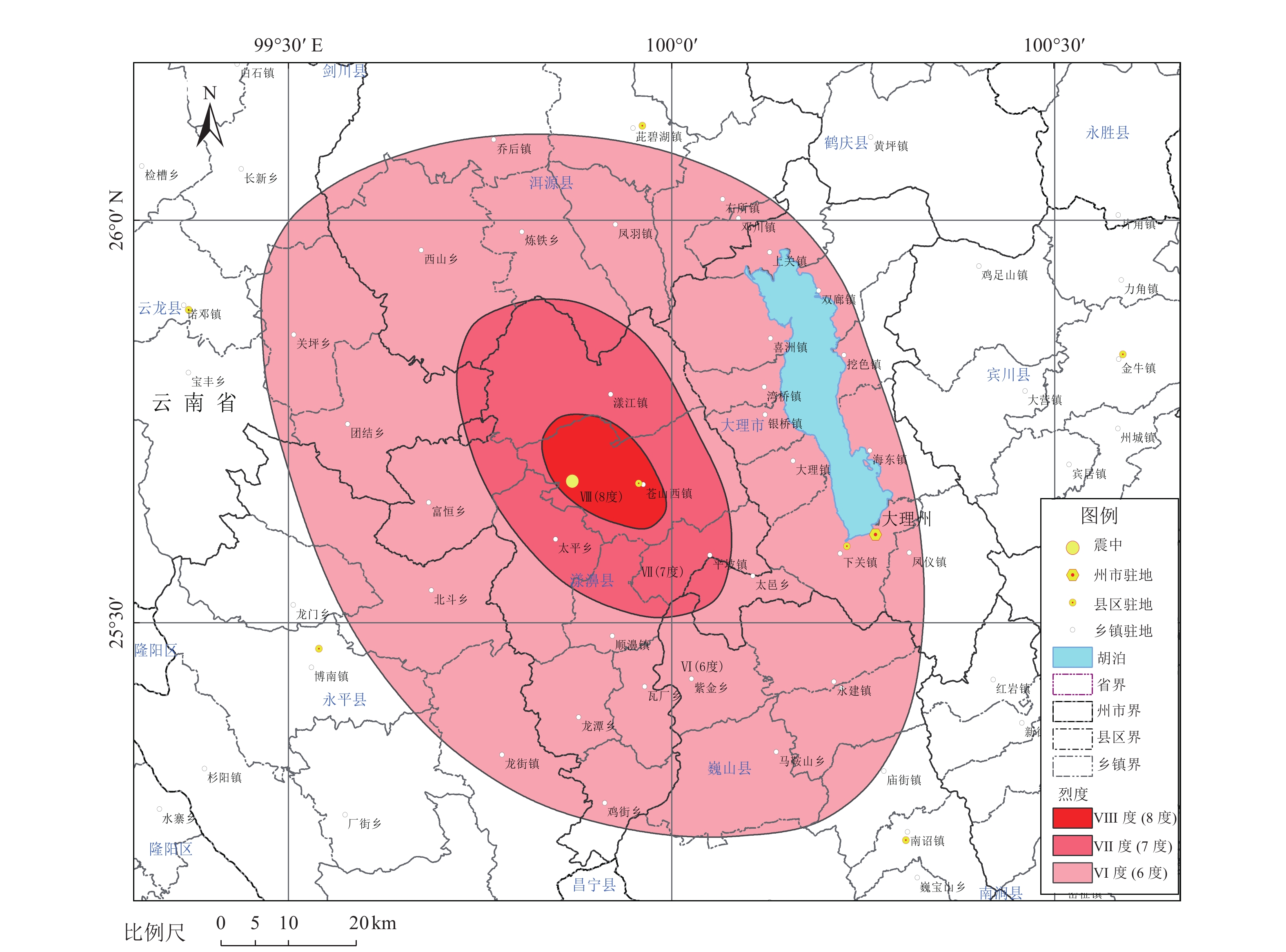

图 1 云南漾濞6.4级地震烈度分布图

Figure 1. The intensity map of Yunnan Yangbi M6.4 earthquake

下载: 全尺寸图片幻灯片

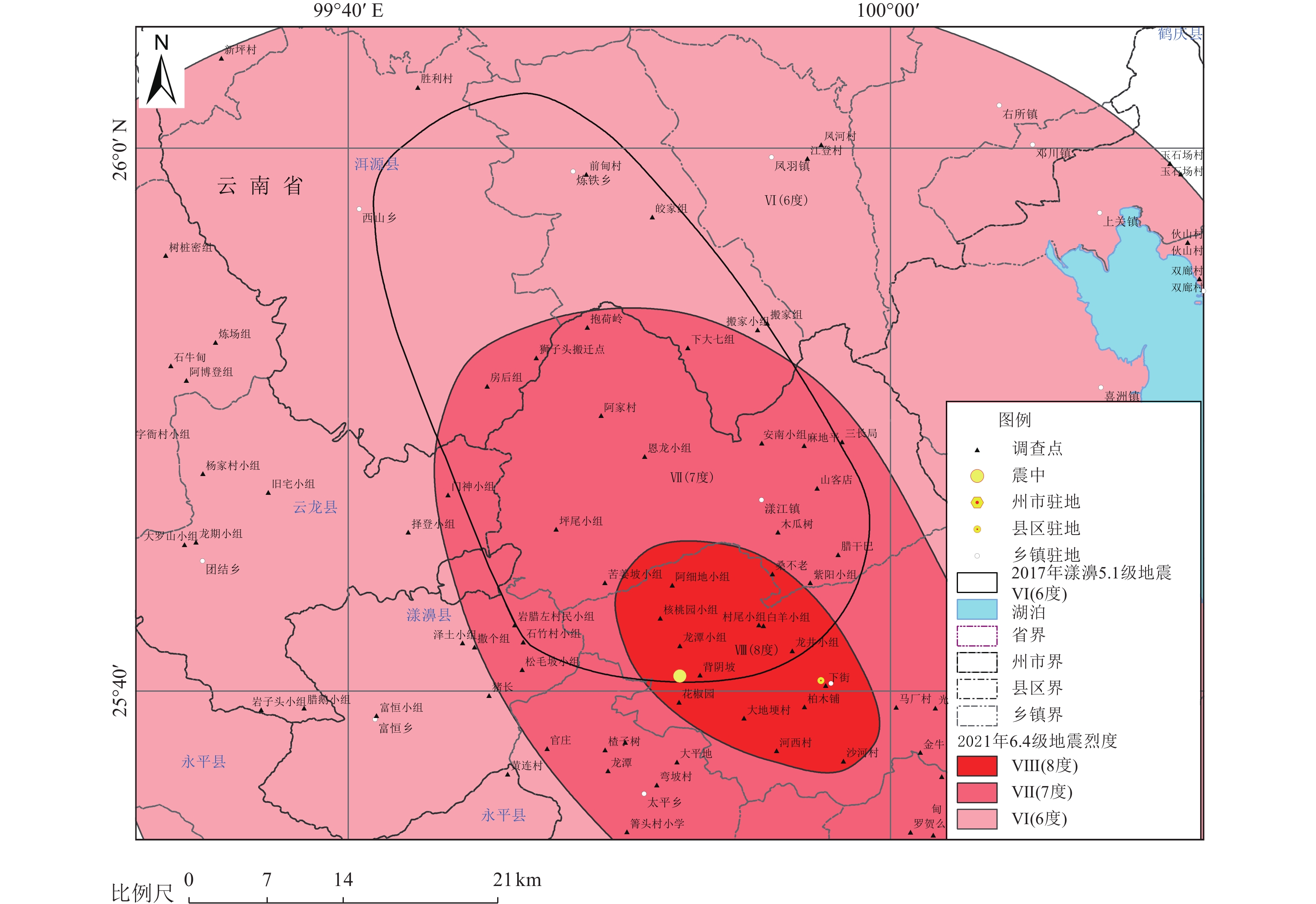

图 2 2017年5.1级与2021年6.4级漾濞地震烈度图

Figure 2. The intensity map of Yunnan Yangbi M5.1 earthquake and M6.4 earthquake

下载: 全尺寸图片幻灯片

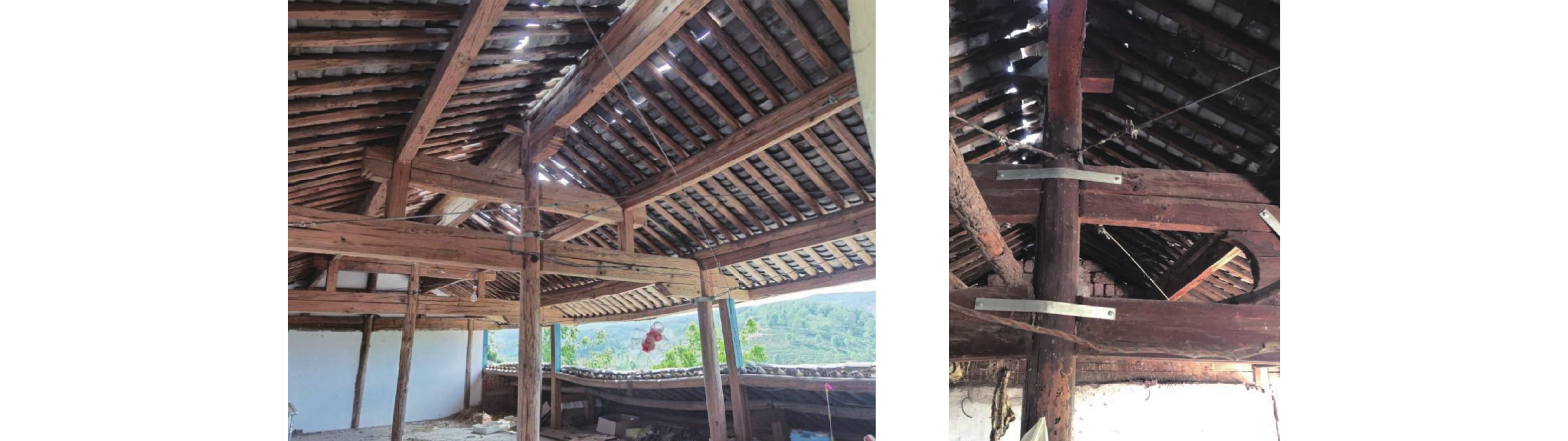

图 3 漾濞地震现场土木结构房屋加固

Figure 3. The reinforcement for civil structure houses in the Yunnan Yangbi M6.4 earthquake area

下载: 全尺寸图片幻灯片

表 1 土木结构房屋破坏面积与平均震害指数

Table 1. Damaged area and average damage index of civil structure houses

烈度区	抽样点	毁坏/m²	破坏/m²	基本完好 /m²	合计 /m²	平均震害指数	2008版烈度值 /度	2020版烈度值 /度
Ⅷ度（8度）	核桃园小组	200	800	0	1000	0.36	8	8
	龙潭小组	100	1600	200	1900	0.28	7	7
	阿细地小组	100	1200	800	2100	0.20	7	7
	村尾小组	600	3900	0	4500	0.34	8	8
	龙井小组	600	3000	0	3600	0.35	8	8
	沙河村	400	3600	0	4000	0.33	8	8
	下街村	500	2700	0	3200	0.35	8	8
	河西村	400	1400	0	1800	0.37	8	8
	秀岭村	200	2200	0	2400	0.32	8	8
	花椒园	1000	2500	0	3500	0.39	8	8
	桑不老	100	2900	0	3000	0.30	7/8	7/8
	背阴坡	600	2000	0	2600	0.37	8	8
	县城一区	1500	2100	0	3600	0.44	8	8/9
	县城二区	1400	1800	0	3200	0.45	8	8/9
Ⅶ度（7度）	外红岩组	0	4900	1940	6840	0.21	7	7
	马厂村	0	2200	200	2400	0.27	7	7
	弯坡村	0	2100	2500	4600	0.13	7	6/7
	坪尾小组	0	1200	1900	3100	0.11	6/7	6/7
	阿家村	0	500	1400	1900	0.08	6	6
	罗贺么	1200	1700	2000	4900	0.26	7	7
	安南小组	0	300	3100	3400	0.03	6	6
	腊巴干	0	2200	600	2800	0.23	7	7
	官庄村	400	3500	2600	6500	0.20	7	7
	门神小组	200	600	1800	2600	0.12	7	6/7
	石竹村	0	400	4200	4600	0.03	6	6
	玉龙小组	0	2100	2000	4100	0.15	7	7
	下大七组	200	2650	3100	5950	0.15	7	7
	团结村	400	1000	1600	3000	0.18	7	7
Ⅵ度（6度）	江西村	0	400	3500	3900	0.03	6	6
	文武村	0	600	4000	4600	0.04	6	6
	旧街小组	0	100	1600	1700	0.02	6	6
	旧宅小组	0	300	2400	2700	0.03	6	6
	富恒村	0	900	8900	9800	0.03	6	6
	上西村	0	600	2400	3000	0.06	6	6
	双廊村	0	1500	5800	7300	0.06	6	6
	下腊午么	0	400	800	1200	0.10	6	6
	永瑞村	0	1200	5700	6900	0.05	6	6
	磻溪村	0	500	5900	6400	0.02	6	6
	凤河村	0	400	6750	7150	0.02	6	6
	黄花坪村	0	1300	7000	8300	0.05	6	6
	搬家组	750	2250	3300	6300	0.18	7	7
	鸡街乡	0	400	1400	1800	0.06	6	6
注：表中出现“6/7”表示既可判定为6度破坏，也可判定为7度破坏。

下载: 导出CSV

表 2 砖木结构房屋破坏面积与平均震害指数

Table 2. Damaged area and average damage index of half-timbered houses

烈度区	抽样点	毁坏 /m²	破坏 /m²	基本完好 /m²	合计 /m²	平均震害指数	2008版烈度值 /度	2020版烈度值 /度
Ⅷ度（8度）	县城一区	200	800	0	1000	0.36	8	8
Ⅷ度（8度）	县城二区	200	900	0	1100	0.36	8	8
Ⅵ度（6度）	江西村	0	150	1800	1950	0.02	6	6
	文武村	0	350	3000	3350	0.03	6	6
	前甸村	0	400	7600	8000	0.01	6	6
	富恒村	0	600	5100	5700	0.03	6	6
	上西村	0	200	1100	1300	0.04	6	6
	双廊村	0	800	3800	4600	0.05	6	6
	永瑞村	0	400	2500	2900	0.04	6	6
	磻溪村	0	700	5500	6200	0.03	6	6
	黄花坪村	0	1100	6200	7300	0.04	6	6

下载: 导出CSV

表 3 砖混结构房屋破坏面积与平均震害指数

Table 3. Damaged area and average damage index of brick-concrete structure houses

烈度区	抽样点	毁坏 /m²	严重破坏/m²	中等破坏/m²	轻微破坏/m²	基本完好/m²	合计/m²	平均震害指数	2008版烈度值/度	2020版烈度值/度
Ⅷ度（8度）	村尾小组	0	0	0	240	120	360	0.13	7	7
	龙井小组	0	0	0	600	1400	2000	0.06	6	6/7
	下街村	0	0	0	4000	2000	6000	0.13	7	7
	桑不老	0	0	0	500	300	800	0.13	7	7
	县城一区	0	2600	4500	12700	53300	73100	0.08	6/7	7
	县城二区	0	4500	6100	14700	55800	81100	0.11	7	7
Ⅶ度（7度）	外红岩组	0	0	0	700	2900	3600	0.04	6	6
	马厂村	0	0	0	300	700	1000	0.06	6	6/7
	安南小组	0	0	0	200	800	1000	0.04	6	6
	门神小组	0	0	0	400	1000	1400	0.06	6	6/7
	玉龙小组	0	0	0	300	300	600	0.10	7	7
Ⅵ度（6度）	江西村	0	0	0	560	9500	10060	0.01	6	6
	文武村	0	0	0	400	7800	8200	0.01	6	6
	旧街小组	0	0	0	300	1900	2200	0.03	6	6
	富恒村	0	0	0	290	2570	2860	0.02	6	6
	永瑞村	0	0	0	1180	9880	11060	0.02	6	6
	漾林村	0	0	0	750	12960	13710	0.01	6	6
	黄花坪村	0	0	0	1200	6600	7800	0.03	6	6
	龙溪社区	0	0	500	6400	130100	137000	0.01	6	6
	西大街社区	0	0	0	9700	164380	174080	0.01	6	6
	泰安社区	0	0	0	12000	274000	286000	0.01	6	6
	吉苍社区	0	0	0	8400	248080	256480	0.01	6	6
	龙祥社区	0	0	0	3400	88350	91750	0.01	6	6

下载: 导出CSV

表 4 框架结构房屋破坏面积与平均震害指数

Table 4. Damaged area and average damage index of frame structure houses

烈度区	抽样点	毁坏 /m²	严重破坏 /m²	中等破坏/m²	轻微破坏 /m²	基本完好 /m²	合计 /m²	平均震害指数	2008版烈度值/度	2020版烈度值/度
Ⅷ度（8度）	县城一区	0	0	1000	2350	4070	7420	0.12	7	7
Ⅷ度（8度）	县城二区	0	600	1400	3200	8740	13940	0.12	7	7
Ⅵ度（6度）	永瑞村	0	0	0	1250	13780	15030	0.02	6	6
	漾林村	0	0	0	840	15690	16530	0.01	6	6
	龙溪社区	0	0	600	5600	48600	54800	0.02	6	6
	西大街社区	0	0	0	5000	87600	92600	0.01	6	6
	泰安社区	0	0	0	3500	73800	77300	0.01	6	6
	龙祥社区	0	0	0	2910	31350	34260	0.02	6	6
	万花社区	0	0	0	9280	84500	93780	0.02	6	6

下载: 导出CSV

参考文献(7)

代博洋, 吴波, 卢永坤等, 2017.2016年云龙5.0级地震民房震害对比分析. 地震研究, 40（2）: 271—276 doi: 10.3969/j.issn.1000-0666.2017.02.014

Dai B. Y. , Wu B. , Lu Y. K. , et al. , 2017. Seismic analysis and comparison of houses in 2016 Yunlong M5.0 earthquake. Journal of Seismological Research, 40(2): 271—276. (in Chinese) doi: 10.3969/j.issn.1000-0666.2017.02.014

国家市场监督管理总局, 国家标准化管理委员会, 2020. GB/T 17742—2020 中国地震烈度表. 北京: 中国标准出版社.

State Administration of Market Supervision and Administration of the People's Republic of China, Standardization Administration of the People's Republic of China, 2020. GB/T 17742—2020 The Chinese seismic intensity scale. Beijing: Standards Press of China. (in Chinese)

国家质量技术监督局, 2004. GB/T 17742—1999 中国地震烈度表. 北京: 中国标准出版社.

The State Bureau of Quality and Technical Supervision, 2004. GB/T 17742—1999 The Chinese seismic intensity scale. Beijing: Standards Press of China. (in Chinese)

卢荣俭, 1981. 《中国地震烈度表（1980）》简介. 地震工程动态, （3）: 48-50. DOI: 10.16226/j.issn.1002-8412.1981.03.014.

谢毓寿, 1957. 新的中国地震烈度表. 地球物理学报, 6（1）: 35—47

Hsieh Y. S. , 1957. A new scale of seismic intensity adapted to the conditions in Chinese territories. Acta Geophysica Sinica, 6(1): 35—47. (in Chinese)

中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会, 2009. GB/T 17742—2008 中国地震烈度表. 北京: 中国标准出版社.

General Administration of Quality Supervision, Inspection and Quarantine of the People's Republic of China, Standardization Administration of the People's Republic of China, 2009. GB/T 17742—2008 The Chinese seismic intensity scale. Beijing: Standards Press of China. (in Chinese)

周光全, 2011. 云南地区简易房屋的震害指数研究. 地震研究, 34（1）: 88—95 doi: 10.3969/j.issn.1000-0666.2011.01.014

Zhou G. Q. , 2011. Seismic-damage Index of Simple-buildings in Yunnan. Journal of Seismological Research, 34(1): 88—95. (in Chinese) doi: 10.3969/j.issn.1000-0666.2011.01.014
