饱和复杂场地效应对大跨连续梁桥地震响应影响的研究

程喜

李皓, 张合, 吕国军. 基于遥感影像的建筑数据构建研究[J]. 震灾防御技术, 2018, 13(1): 168-176. doi: 10.11899/zzfy20180115
引用本文: 程喜,2024. 饱和复杂场地效应对大跨连续梁桥地震响应影响的研究. 震灾防御技术,19(1):14−23. doi:10.11899/zzfy20240102. doi: 10.11899/zzfy20240102
Li Hao, Zhang He, Lv Guojun. Construction of Building Data Based on Remote Sensing Images[J]. Technology for Earthquake Disaster Prevention, 2018, 13(1): 168-176. doi: 10.11899/zzfy20180115
Citation: Cheng Xi. Effect of Saturated Complex Site on the Seismic Response of Continuous Long-span Beam Bridges[J]. Technology for Earthquake Disaster Prevention, 2024, 19(1): 14-23. doi: 10.11899/zzfy20240102

饱和复杂场地效应对大跨连续梁桥地震响应影响的研究

doi: 10.11899/zzfy20240102
基金项目: 天津市自然科学基金项目(22JCQNJC00030);天津市项目加团队(2020)
详细信息
    作者简介:

    程喜,男,生于1977年。高级工程师。主要从事公路、市政工程综合施工技术研究。E-mail:466397981@qq.com

Effect of Saturated Complex Site on the Seismic Response of Continuous Long-span Beam Bridges

  • 摘要: 我国沿海地区大量大跨桥梁位于饱和复杂场地,此类场地通常存在土饱和特性、起伏地形、上覆水层,其对地震波的散射效应将导致地震动空间变化,然而目前缺乏针对此类场地条件的实测地震记录。针对此问题,本文建立了适用于饱和复杂场地大跨桥梁抗震分析的多点地震动模拟方法。首先,基于边界元法求解饱和复杂场地地震动传递函数;然后采用谱表示法生成空间变化人工地震动加速度时程;最后,以五跨连续梁桥为例,开展大跨桥梁地震响应分析,研究局部场地效应、动水压力效应对大跨连续梁桥地震响应的影响规律。结果表明,饱和复杂场地地震动加速度峰值表现出明显的空间变化特性,多点输入可导致饱和场地中地震动峰值加速度放大2~3倍,进而引起墩顶位移较一致地震作用结果增大95%~110%;动水压力可引起墩顶位移、墩底内力增大34%、29%。饱和复杂场地大跨桥梁抗震分析时忽略场地条件对地震动、桥梁地震响应的影响偏于不安全。
  • 地震是人类面临的主要自然灾害之一。面对突发的破坏性地震,应急救援的首要工作就是第一时间提供地震灾害的最初评估(陈文凯等,2008),初步判定地震灾害的规模及人员伤亡情况,并给出地震影响范围及相应的烈度分布,以便各级政府及时启动相应级别的应急响应,部署救援力量。准确的数据是震后预评估的基础,居民地数据可以准确精细地反映人口和房屋的实际分布。居民地是“天地图”特有的图层,是按照1:1万比例采集的矢量数据,能够较直观准确地反映专题数据在区域内的空间分布特征。精确的居民地数据在很大程度上提高了数据使用时的准确性和可靠性,可充分体现辖区专题数据的内部差异,对地震灾害风险评估、统计分析等应用领域都具有重要意义。本文利用遥感影像提取居民地矢量数据,结合实际调查,构建研究区域的房屋建筑基础信息,形成研究区居民地数据,所得结果可为人员伤亡评估方法的改进奠定必要的基础(王永明,2015聂高众等,2002)。

    本文选取张家口怀安县作为研究区。为保证房屋数据的完整性、可靠性,本研究结合不同地域和乡镇经济发展水平,对研究区每个乡镇选取不少于3个调研点,共计34个(图 1),并对这34个调研点开展了现场数据调研,包括调研点人口、户数和房屋总面积,并剔除其中个别离散性大的数据,形成了32个样本数据(见表 1)。

    图 1  农居房屋调查点
    Figure 1.  Investigation sites of rural residential
    表 1  农居房屋调查点基本参数
    Table 1.  Basic parameters of rural residential investigation sites
    序号 调查点 房屋总面积/m2 户数 人口
    1 张家屯村 18774 298 786
    2 阳房村 11025 170 502
    3 西洋河村 21546 298 589
    4 西湾堡村 12852 198 456
    5 西沙城 79002 1134 2387
    6 王虎屯乡 48195 604 1703
    7 太平庄乡 56448 756 1567
    8 狮子沟村 17640 280 806
    9 曲家房村 11718 146 432
    10 乔子沟村 14868 200 589
    11 南胡家屯村 10584 196 541
    12 旧怀安村 28350 450 1180
    13 二卜子村 4347 45 160
    14 渡口堡村 40194 643 1749
    15 第三堡乡 26208 400 1000
    16 第六屯 70560 960 2345
    17 朱家窑村 5481 87 158
    18 郑王庄村 2772 75 155
    19 闫龙庄 5103 78 98
    20 小要子水村 7875 140 400
    21 桃沟 1134 30 71
    22 塔岩寺村 1449 23 41
    23 水濠洼村 4977 100 210
    24 石坡底 6174 98 188
    25 僧官庄村 9135 50 170
    26 马圈梁 945 15 21
    27 李家沟村 2331 30 70
    28 官庄村 3213 89 343
    29 缠道村 3906 62 120
    30 北李家庄 8568 200 356
    31 北高崖村 9198 200 435
    32 安家沟村 3465 55 115
    下载: 导出CSV
    | 显示表格

    本文对以上对32个调研点房屋总面积、人口、户数分别进行了拟合分析,如图 2所示。

    图 2  面积、人口、户数拟合曲线
    Figure 2.  Fitting curve of area, population and number of households

    通过对人口、户数、房屋面积的拟合分析可以看出其在研究区存在较好的线性关系,相关性比较显著,说明实际调研数据的可信度较高。

    居民地是指是人类居住和进行各种日常活动的中心场所。在高分辨遥感影像中,居民地通常由密集的建筑物群、内部绿地以及周边的道路交通网所构成。准确有效地获取居民地的实时信息,对建筑物矢量提取在GIS上的应用具有重要的现实及经济意义(姜立新等,2011)。本文充分利用高分辨率遥感影像(高分一号影像)上居民地特有的局部特征,尝试对研究区居民地进行提取和分类,以研究居民地面积与人口、户数及房屋面积之间的关系。

    本文选取资源三号卫星(2米融合,全色2米,多光谱5.8米)、高分一号卫星(2米融合,全色2米,多光谱8米)的数据进行研究。其主要指标如下:

    (1)全色和多光谱遥感影像数据须为同一探测器同步接收;

    (2)影像RPC参数文件;

    (3)影像层次丰富,纹理细节清晰,色调正常,无明显噪声、斑点、坏线、接痕和变形,且城区建筑无异常高亮。

    研究区居民地数据采集采用综合调绘法,即基于数字正射影像数据源提取,依据影像特征,参照已有的土地利用数据库等数据或资料进行内业解译(陈云浩等,2006李莉,2012梁艳,2012)。具体流程见图 3

    图 3  影像处理流程图
    Figure 3.  Flow chart of image processing

    数据采集时以村为单位,利用eCognition进行人工识别,内容主要包括多层及以上房屋建筑、低矮房屋建筑、废弃房屋建筑区、多层及以上独立房屋建筑、低矮房屋独立房屋建筑等城镇和农村宅基地及其附属区域,含城镇和农村内部道路(谷国梁等,2012)。

    房屋建筑一般指上有屋顶,周围有墙,能防风避雨,御寒保温,供人们在其中工作、学习、生活、生产、储藏物资,并有固定基础,层高一般在2.2米以上的永久性居住场所(图 4)。

    图 4  居民地实际与遥感图像对比图
    Figure 4.  Comparison of on-site and remote sensing map of residents

    房屋建筑区指城镇和乡村集中居住区域内被连片房屋建筑遮盖的地表区域,即被外部道路、耕地及河流、山川、大片树林、草地等自然分界线分割而成的区块内部,由高度相近、结构类似、排布规律、建筑密度相近的成片房屋建筑的外廓线围合而成的区域(王岩等,2009李强等,2017)。

    独立房屋建筑包括城镇地区规模较大的单体建筑和分布于分散的居民点、规模较小的散落房屋建筑(图 5)。

    图 5  农村居民地提取轮廓线
    Figure 5.  Extraction of contour lines in rural residential area

    房屋建筑区的范围通过连接围合该区域的各个房屋建筑的轮廓转折点形成。勾画时,在包含相同房屋建筑数量的情况下,应可能保持范围最小(王晓青等,2004)。无论城市还是乡村,房屋建筑区应由完全连接在一起的房屋连续覆盖,且与周边其他类型有明显分界线,范围内全部或接近全部为房屋建筑。对于乡村地区集聚程度较低、自然散乱分布、被其他类型分隔的房屋建筑,将其归类为独立房屋建筑,不予勾画(刘龙飞等,2009谢军飞等,2004)。

    按照上述步骤对研究区进行了居民地数据采集,提取的居民地共计306个,共计约50km2。见图 6

    图 6  研究区居民地提取结果
    Figure 6.  Extraction results of residents in the study area

    对32个样本点居民地面积进行了统计,见表 2

    表 2  研究区居民地面积提取结果
    Table 2.  Results of extraction of residential area in the study area
    序号 样本点 居民地面积/m2
    1 张家屯村 193628
    2 阳房村 84835
    3 西洋河村 253430
    4 西湾堡村 146160
    5 西沙城 675836
    6 王虎屯乡 422435
    7 太平庄乡 612750
    8 狮子沟村 177521
    9 曲家房村 116837
    10 乔子沟村 186839
    11 南胡家屯村 118283
    12 旧怀安村 263726
    13 二卜子村 51526
    14 渡口堡村 436848
    15 第三堡乡 299805
    16 第六屯 512254
    17 朱家窑村 107076
    18 郑王庄村 44944
    19 闫龙庄 83990
    20 小要子水村 132038
    21 桃沟 19192
    22 塔岩寺村 43561
    23 水濠洼村 90817
    24 石坡底 103291
    25 僧官庄村 155202
    26 马圈梁 14543
    27 李家沟村 40862
    28 官庄村 49526
    29 缠道村 58711
    30 北李家庄 145037
    31 北高崖村 160207
    32 安家沟村 68811
    下载: 导出CSV
    | 显示表格

    结合32个样本点人口、户数、房屋面积的数据对居民地进行了拟合分析,结果如图 7所示。

    图 7  人口、户数、房屋面积对居民地面积拟合图
    Figure 7.  Fitting curves of population, number of households and floor area

    通过对人口、户数、房屋面积与居民地的拟合分析,样本数据值越大,离散越明显,居民地面积在0.5km2以下的数据拟合程度非常好,说明面积较小的乡镇村庄样本点,人口、户数、房屋面积与居民地面积存在较好的关联性,乡镇村庄面积较大的样本点则关联性相对较差。对307个居民地进行了整理(见表 3),发现0.5km2以上居民地共计12个,所占比例不到4%,对拟合优度的影响可以忽略不计。

    表 3  研究区居民地面积统计
    Table 3.  Statistics of residential land area in the study region
    居民地面积/万平方千米 0—0.1 0.1—0.2 0.2—0.3 0.3—0.4 0.4—0.5 0.5以上 总计
    居民地个数 170 79 29 10 7 12 307
    所占比例 0.553746 0.257329 0.094463 0.032573 0.022801 0.039088 1
    下载: 导出CSV
    | 显示表格

    由此可通过居民地数据构建农居房屋及人口数据,并合理地承载于居民地中,以形成具有较高精度的房屋空间分布数据,以便更好地满足地震灾害评估对高质量数据的要求。

    研究区辖4个镇、7个乡,分别是柴沟堡镇、左卫镇、头百户镇、怀安城镇、第三堡乡、渡口堡乡、第六屯乡、西湾堡乡、西沙城乡、太平庄乡、王虎屯乡。针对34个调研点开展了房屋建筑物抗震能力调查,内容包括不同层数的建筑物结构类型、年代、设防情况、人口、抗震薄弱环节等。

    针对房屋的调研,将张家口房屋进行了分类,大体分为土结构房屋(土窑洞)、木结构(土木结构房屋、砖木结构房屋)、砌体结构房屋、框架结构房屋、石器房屋这5类结构。

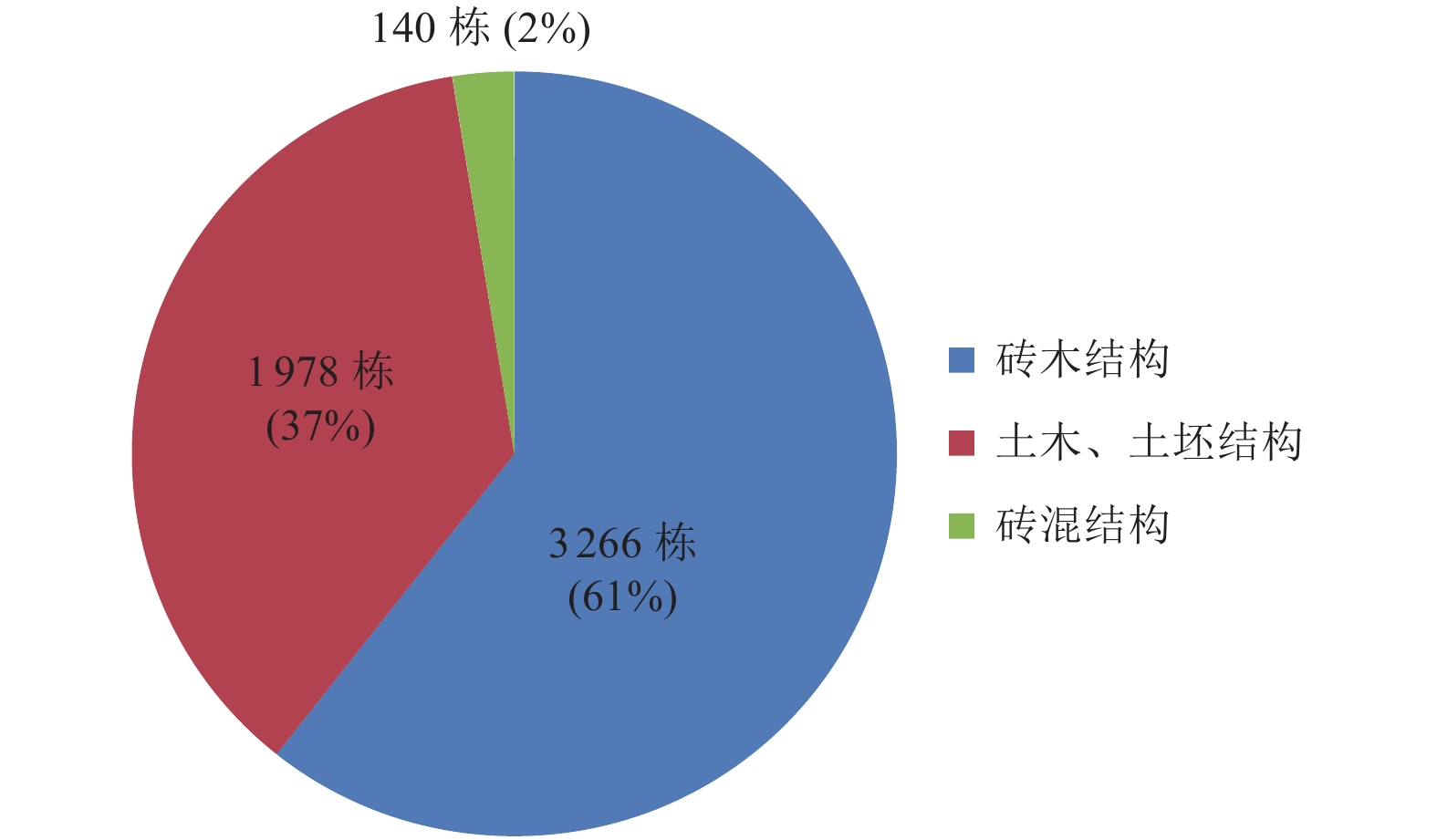

    在实际的调研中,对调研点不同结构房屋进行了数量统计及分类,得到了不同结构房屋所占比例。

    从房屋结构分布图来看,研究区北西向房屋主要为砖木结构和土木结构;中部沿西沙城东西方向土窑洞比例明显增多,达50%以上,其它主要为砖木和土木结构;研究区房屋砌体结构增多,几乎没有土窑洞;研究区东北主要以砖木、土木、窑洞为主。经过调研,房屋结构分布不均的原因主要是受经济收入、交通情况、地形地貌的影响。经济收入高的地区,如怀安镇,年均收入可达到2—3万元,当地土窑洞基本已改造,新建房屋主要是砌体房屋。途经高速、国道的调研点房屋结构明显偏好,交通越是发达便捷的地方,土窑洞的数量越少。处于山区的乡村,信息闭塞,房屋就地取材,多为土窑洞和土木房屋。交通好、地势较为平坦的地区、经济收入偏高,房屋结构抗震能力相对较好,而交通偏远、地势相对偏高的山区,经济收入偏低,房屋结构抗震能力相对较差。所以我们认为房屋分布情况可以根据交通情况和地形地貌特点进行区域划分。

    按照调研总结的思路,交通、地形地貌是影响房屋分类的主要原因,我们将研究区房屋结构分布情况叠加在地形图上,G207、S343、S247公路沿线、处于山脚下房屋结构主要以砖木结构为主,占80%左右,其余多为土木结构,怀安城镇由于县政府的原因,存在一定数量的砌体结构。而没有途经高速、国道,交通较为不便,地处山区的调研点,房屋结构以土窑洞、土木结构为主,还有少量砖木结构,砌体结构、框架结构数量可以忽略不计。

    根据调研点在地形地貌交通图分布的特点,我们对研究区房屋结构进行了区域分类,按照以下分类进行了划分:

    (1)途经高速、国道、县连接乡道周边按照调研点比例划分。

    (2)交通欠发达、地处山区按照调研点中房屋结构的比例划分。

    (3)经济发达地区按照房屋类型划分。

    (4)对于结构比例近似地区取平均值(保留个位小数,取整)。

    按照上述原则,对研究区房屋类型进行了整理和划分,将其划分为5种不同类型,见图 8

    图 8  研究区各类结构分布情况
    Figure 8.  Distribution of various types of structures in the study area

    通过遥感影像获取的居民地图层具有较为清晰的轮廓界线,其真实地反映了房屋和人口在空间上的实际分布,具有较为精细的数据颗粒,可满足高精度空间分析的要求,为基于模型的房屋空间数据构建提供了有利条件。通过比对分析可知:农居房屋面积与人口和居民地面积之间具有明显的线性相关性,特别是在相同经济、地理和民俗条件下,其相关性更为显著。借助这种特性可通过人口和居民地数据构建农居房屋数据,以形成具有较高精度的房屋空间分布数据,更好地满足地震灾害评估的高精度空间分析。由于城镇房屋的趋同性不强,所以,城镇房屋数据与人口、居民地的相关性也就不显著。对于城镇这类大面积连片的区域,更适合采用格网化的数据构建方法。

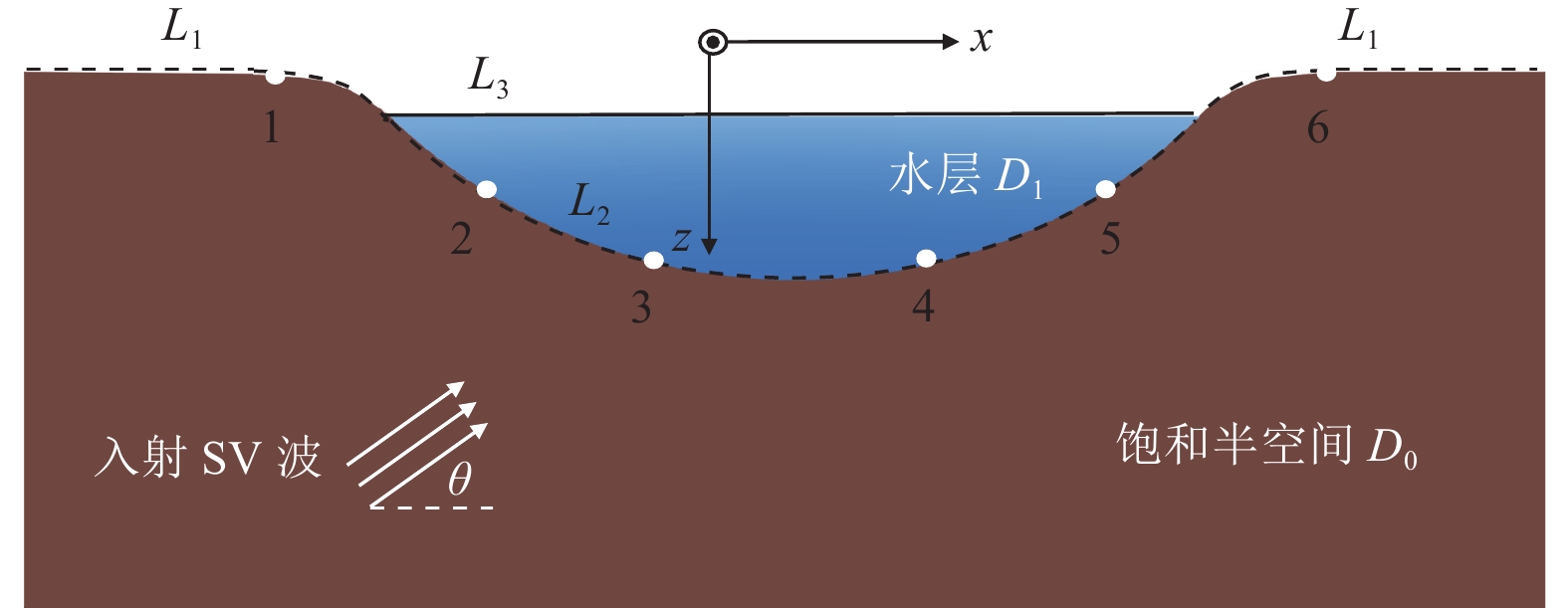

  • 图  1  饱和复杂场地示意图

    Figure  1.  Flowchart of the saturated complex site model

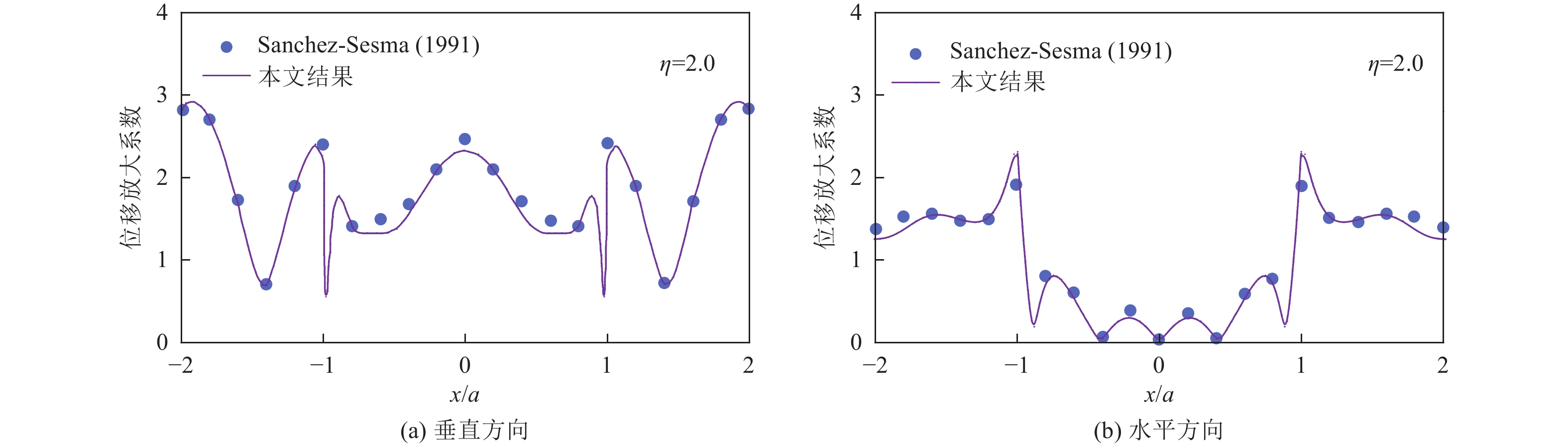

    图  2  本文结果和已有文献结果对比

    Figure  2.  Comparison of our results with that in previous study

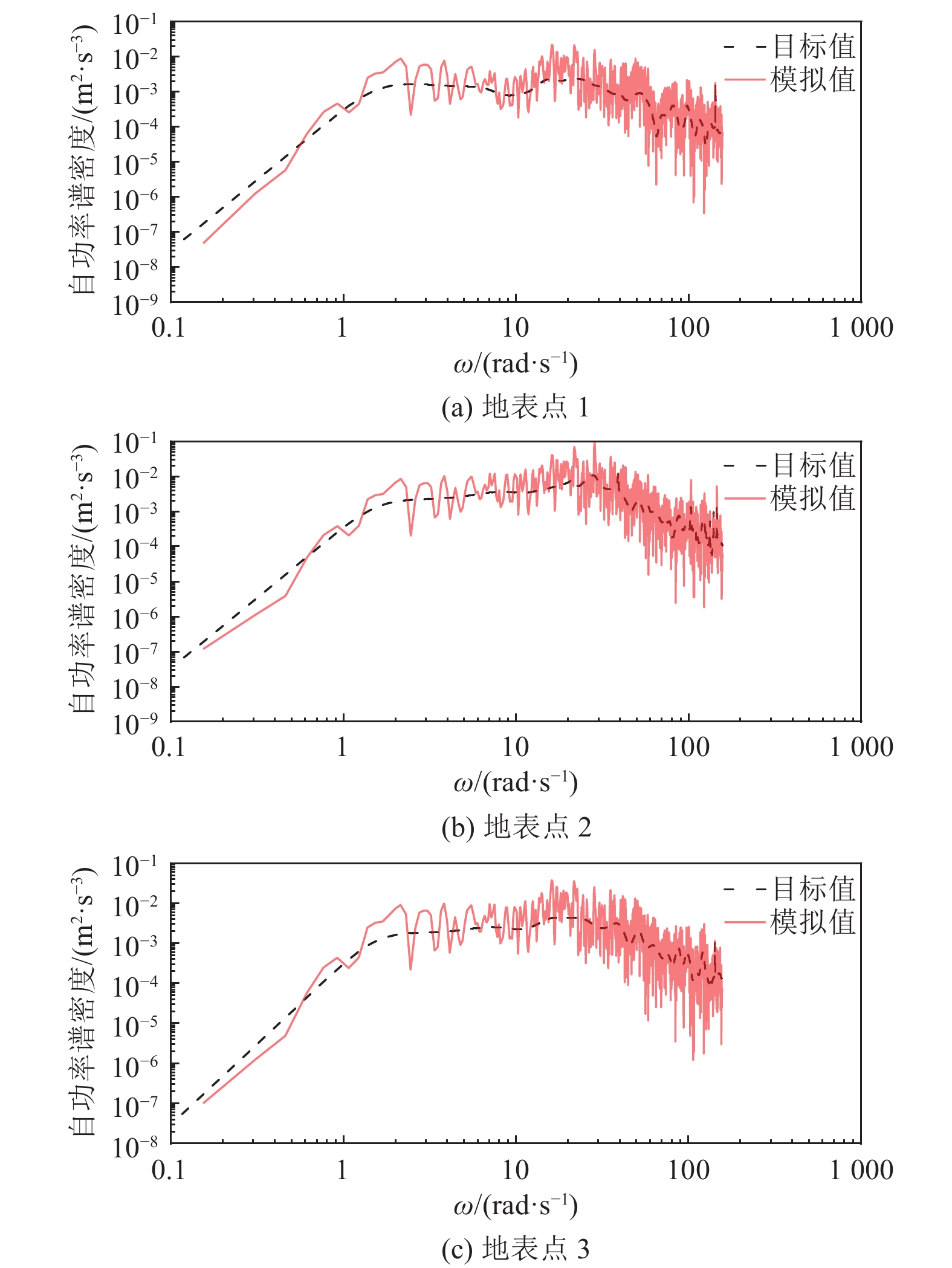

    图  3  地表点1、2、3地震动加速度自功率谱密度

    Figure  3.  Auto-power spectral density of ground motion acceleration of surface points 1, 2, and 3

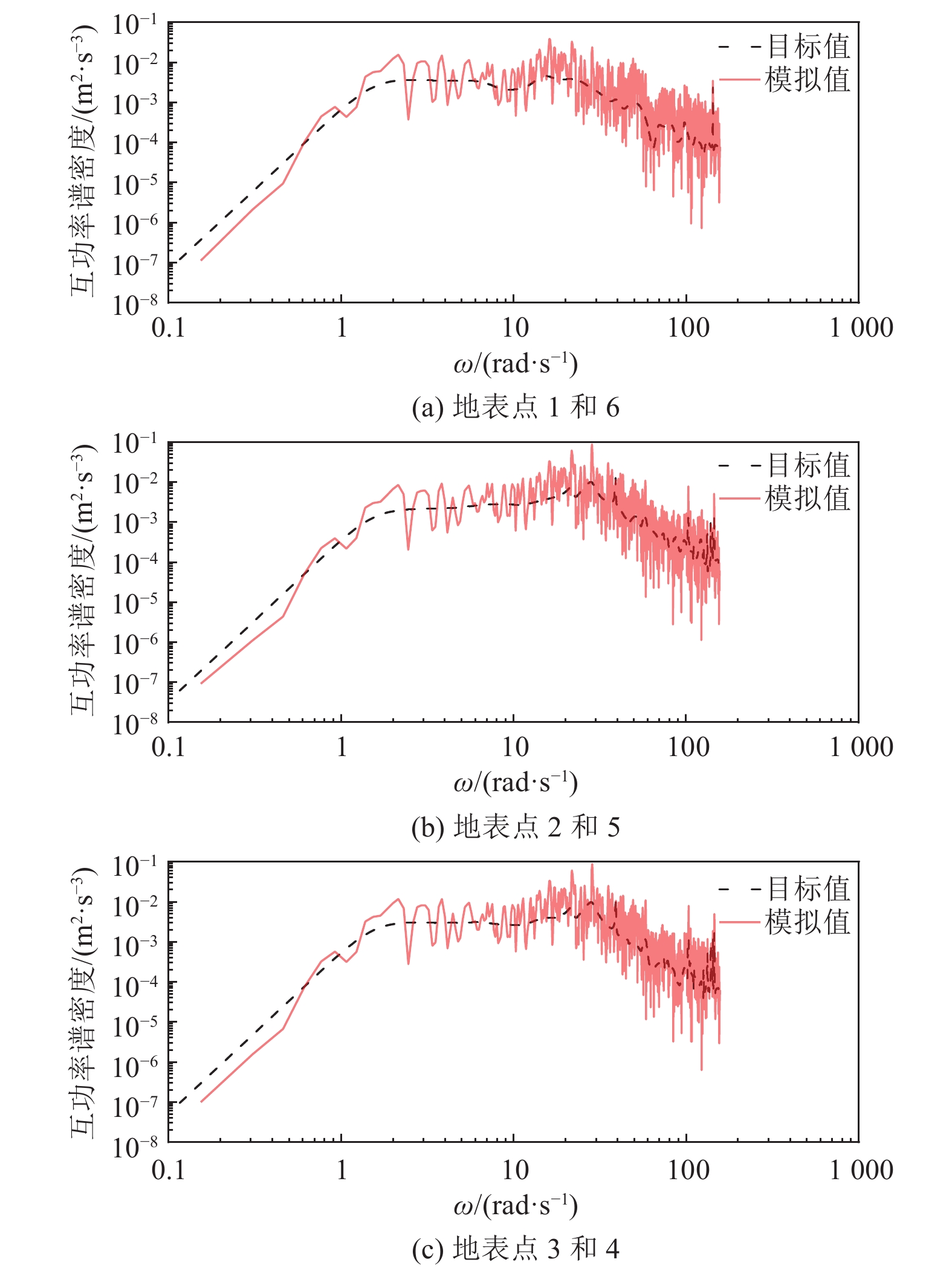

    图  4  不同地表点间地震动加速度互功率谱密度

    Figure  4.  Cross-power spectral density of ground motion acceleration among different surface points

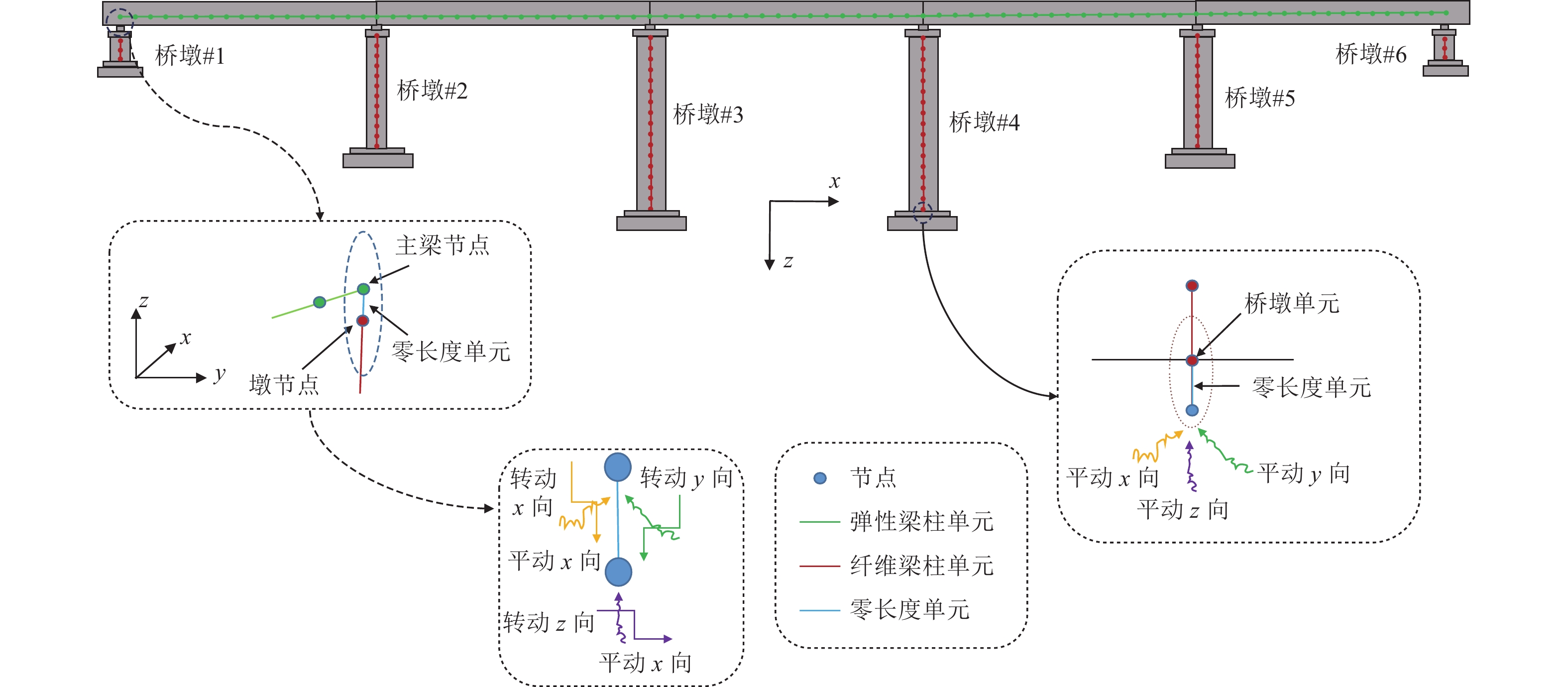

    图  5  桥梁有限元模型

    Figure  5.  Finite element model of the exampled bridge

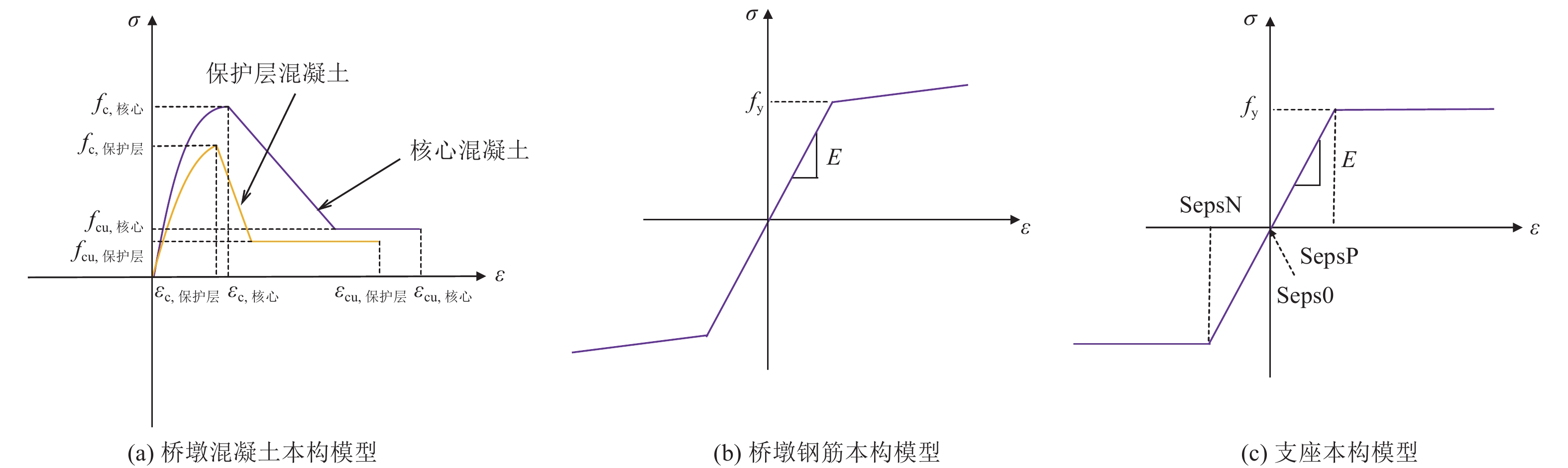

    图  6  桥梁结构所用材料本构模型

    Figure  6.  Constitutive model of materials used in bridge structures

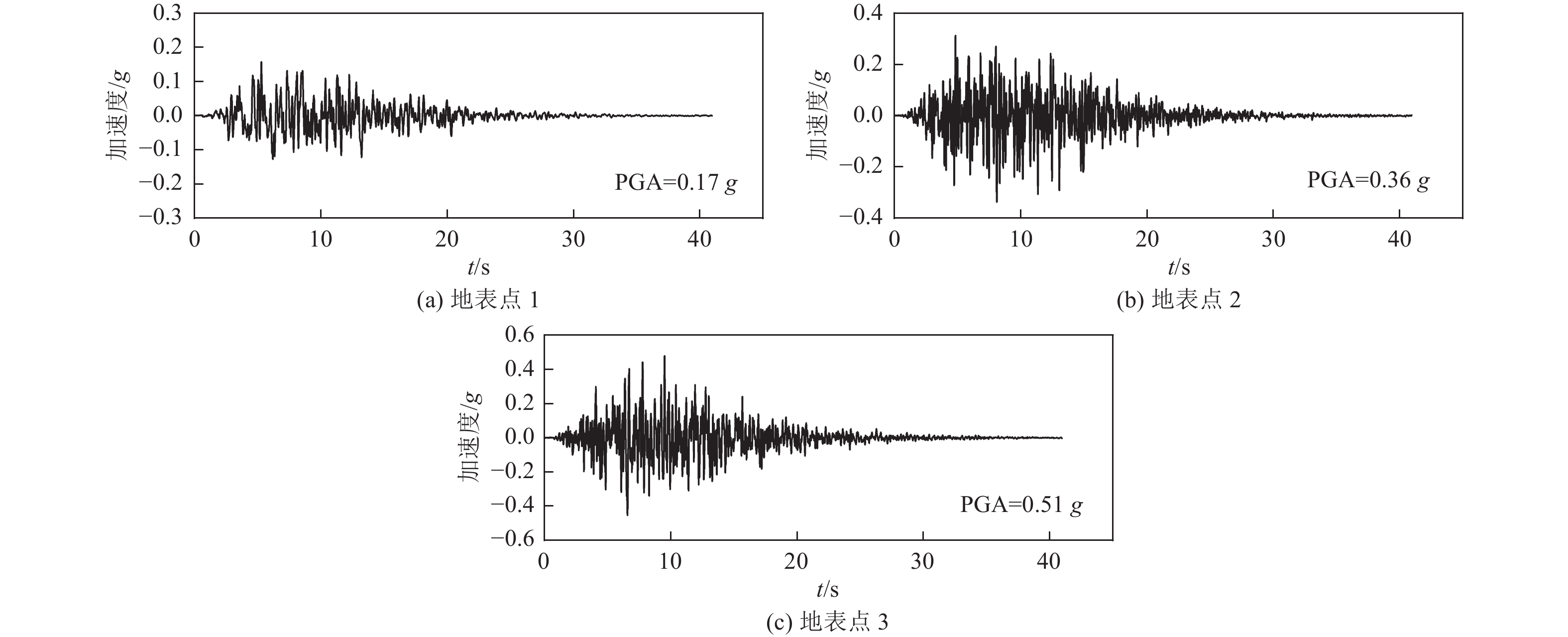

    图  7  多点地震动加速度时程

    Figure  7.  Acceleration time-histories of multi-support ground motions

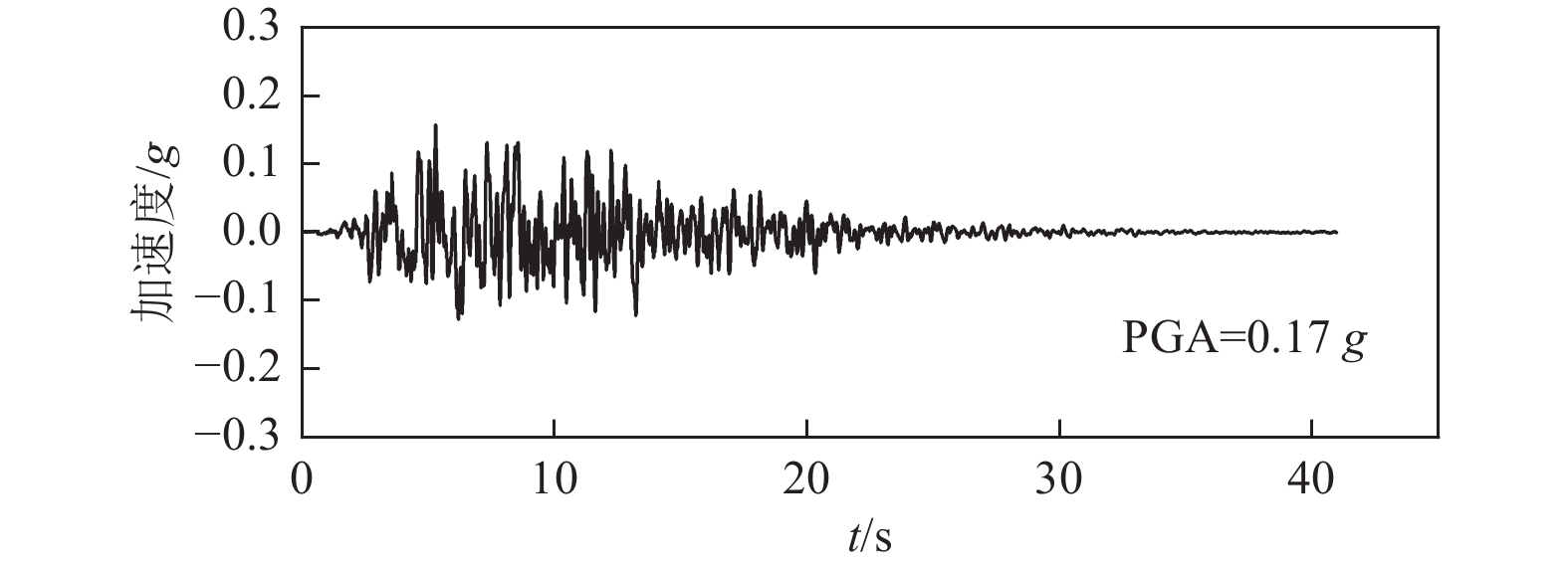

    图  8  一致地震动加速度时程

    Figure  8.  Acceleration time-history of the uniform ground motion

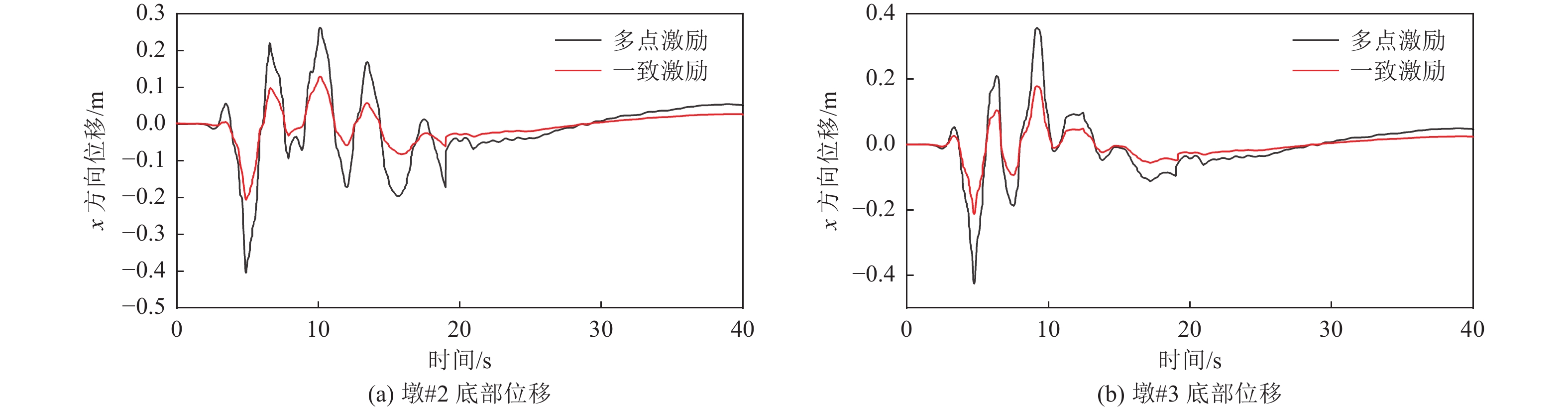

    图  9  多点、一致地震动作用下连续梁桥墩顶位移

    Figure  9.  Top displacement of the piers of the continuous beam bridge under multi-support and uniform ground motions

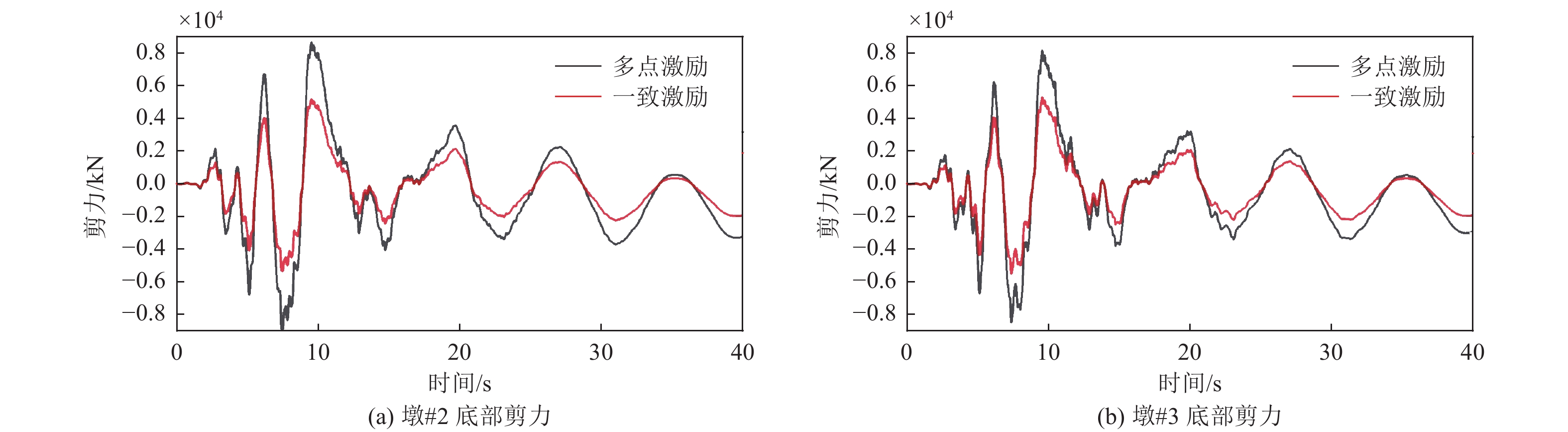

    图  10  多点、一致地震动作用下连续梁桥墩底剪力

    Figure  10.  Shear force of the pier bottom of the continuous beam bridge under multi-support and uniform ground motions

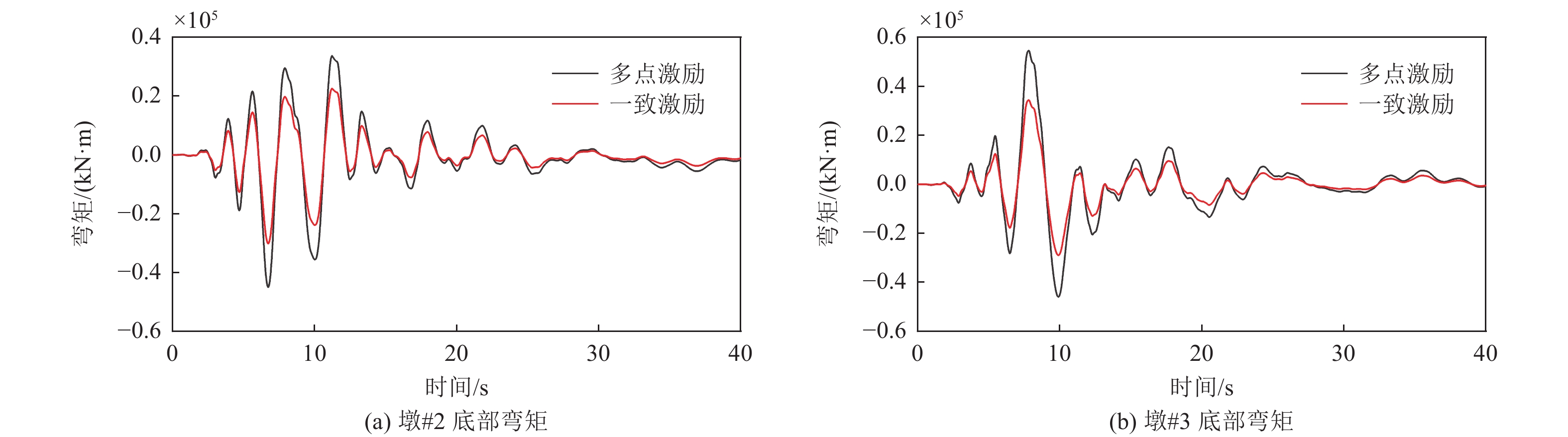

    图  11  多点、一致地震动作用下连续梁桥墩底弯矩

    Figure  11.  Moments of the pier bottom of the continuous beam bridge under multi-support and uniform ground motions

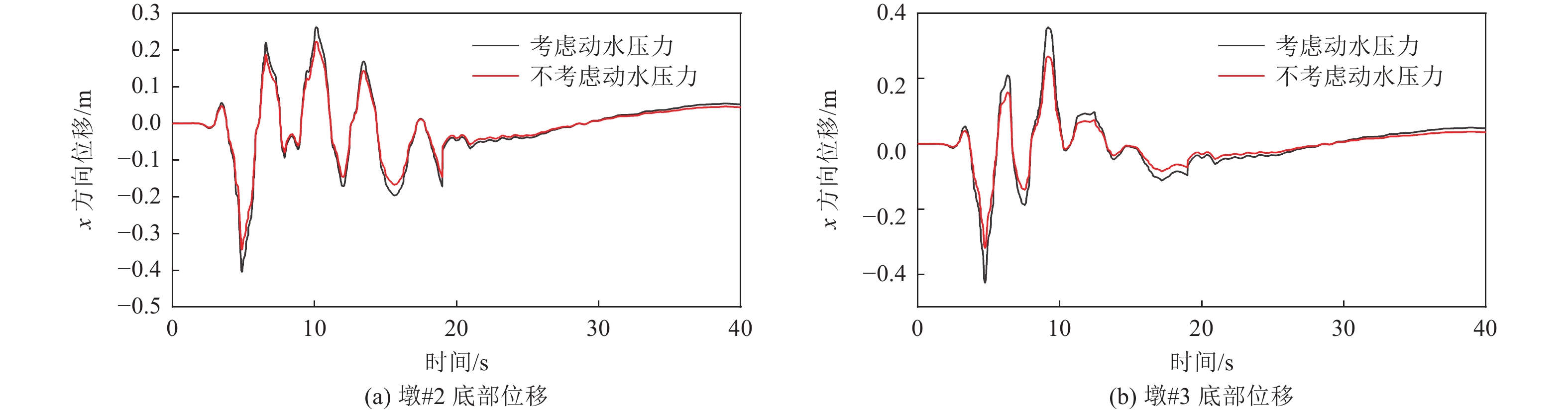

    图  12  多点地震动作用下动水压力对连续梁桥墩顶位移的影响

    Figure  12.  Effect of hydrodynamic pressures on the displacement at the pier top of the continuous beam bridge

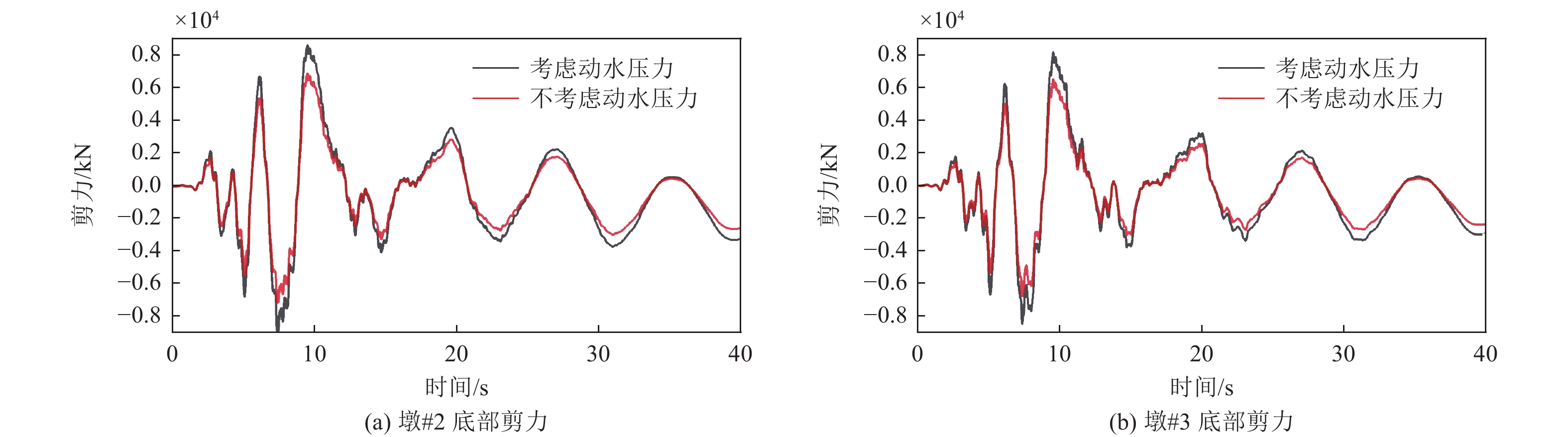

    图  13  多点地震动作用下动水压力对连续梁桥墩底剪力的影响

    Figure  13.  Effect of hydrodynamic pressures on the shear force at the pier bottom of the continuous beam bridge

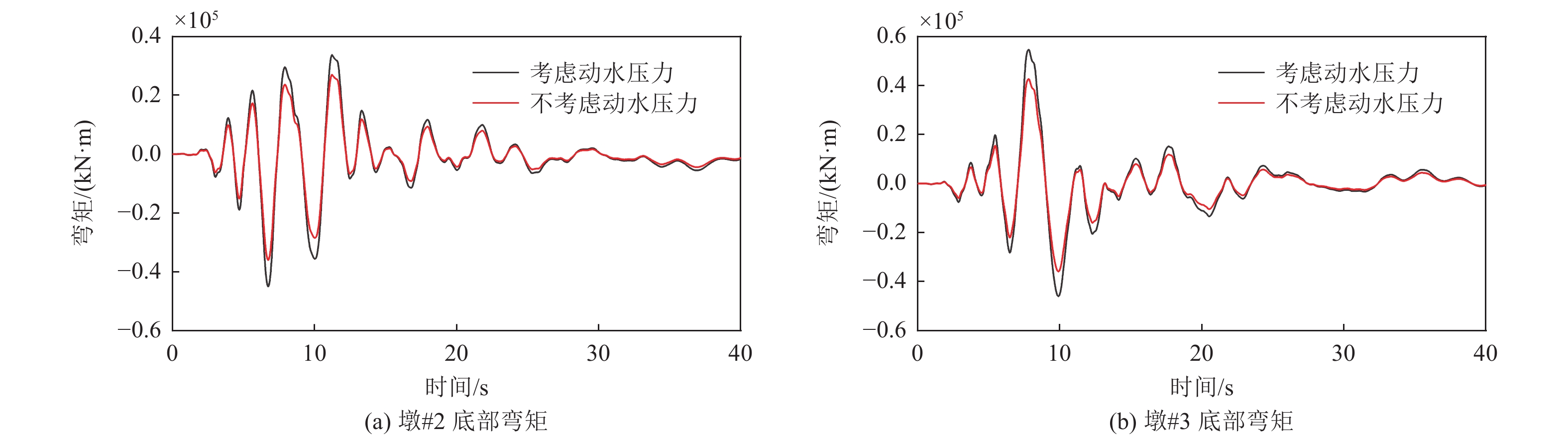

    图  14  多点地震动作用下动水压力对连续梁桥墩底弯矩的影响

    Figure  14.  Effect of hydrodynamic pressures on the moment at the pier bottom of the continuous beam bridge

  • 何颖, 于琴, 刘中宪, 2019. 考虑散射效应沉积河谷空间相关多点地震动模拟. 岩土力学, 40(7): 2739—2747, 2788

    He Y. , Yu Q. , Liu Z. X. , 2019. Simulation of multi-point spatially correlated earthquake ground motions of sedimentary valleys considering scattering effect. Rock and Soil Mechanics, 40(7): 2739—2747, 2788. (in Chinese)
    黄磊, 刘中宪, 张雪等, 2020. 含流体层的河谷场地对地震波散射的间接边界元法模拟. 地震学报, 42(6): 657—668

    Huang L. , Liu Z. X. , Zhang X. , et al. , 2020. IBEM simulation of seismic wave scattering by valley topography with fluid layer. Acta Seismologica Sinica, 42(6): 657—668. (in Chinese)
    李丽, 赵国峰, 李吉等, 2020. 一致激励与多点激励对悬索桥地震响应影响分析. 震灾防御技术, 15(2): 252—259

    Li L. , Zhao G. F. , Li J. , et al. , 2020. Analysis of the influence of uniform excitation and multi-point excitation on the seismic response of suspension bridge. Technology for Earthquake Disaster Prevention, 15(2): 252—259. (in Chinese)
    李平, 薄景山, 肖瑞杰等, 2018. 地震动河谷场地效应研究. 震灾防御技术, 13(2): 331—341

    Li P. , Bo J. S. , Xiao R. J. , et al. , 2018. The study of effect by the valley site on ground motion. Technology for Earthquake Disaster Prevention, 13(2): 331—341. (in Chinese)
    李伟华, 赵成刚, 2008. 平面SV波在饱和土半空间中圆柱形孔洞周边的散射. 地震工程与工程振动, 28(6): 1—7

    Li W. H. , Zhao C. G. , 2008. An analytical solution for the scattering of plane SV-waves around cylindrical cavity in a fluid-saturated porous media half space. Journal of Earthquake Engineering and Engineering Vibration, 28(6): 1—7. (in Chinese)
    李忠献, 李笑穹, 李宁, 2014. 空间相关多点多维地震动的模拟. 地震工程与工程振动, 34(4): 64—72

    Li Z. X. , Li X. Q. , Li N. , 2014. Simulation of multi-point and multi-dimension spatially correlated earthquake ground motions. Earthquake Engineering and Engineering Dynamics, 34(4): 64—72. (in Chinese)
    梁建文, 吴孟桃, 巴振宁, 2021. 流体饱和半空间二维地形三分量弹性波散射间接边界元模拟. 地球物理学报, 64(8): 2766—2779

    Liang J. W. , Wu M. T. , Ba Z. N. , 2021. IBEM simulation of three-component scattering of elastic waves in a fluid-saturated half-space with 2 D topography. Chinese Journal of Geophysics, 64(8): 2766—2779. (in Chinese)
    闫磊, 李青宁, 岳克锋等, 2019. 多维多点激励下考虑支座摩擦滑移及结构碰撞的非规则桥梁抗震性能研究. 世界地震工程, 35(2): 68—77

    Yan L. , Li Q. N. , Yue K. F. , et al. , 2019. Seismic behavior of irregular bridges under multi-dimensional and multi-point excitation considering friction slip of bearings and structural pounding. World Earthquake Engineering, 35(2): 68—77. (in Chinese)
    Bi K. M. , Hao H. , 2012. Modelling and simulation of spatially varying earthquake ground motions at sites with varying conditions. Probabilistic Engineering Mechanics, 29: 92—104. doi: 10.1016/j.probengmech.2011.09.002
    Huang H. C. , Chiu H. C. , 1995. The effect of canyon topography on strong ground motion at Feitsui damsite: quantitative results. Earthquake Engineering & Structural Dynamics, 24(7): 977—990.
    Li X. Q. , Li Z. X. , Crewe A. J. , 2018. Nonlinear seismic analysis of a high-pier, long-span, continuous RC frame bridge under spatially variable ground motions. Soil Dynamics and Earthquake Engineering, 114: 298—312. doi: 10.1016/j.soildyn.2018.07.032
    Liu Z. X. , Li W. X. , Jin L. G. , et al. , 2023 a. Efficient simulation of stochastic seismic response of long-span bridges in river valleys using hybrid BEM-FEM. Soil Dynamics and Earthquake Engineering, 165: 107690. doi: 10.1016/j.soildyn.2022.107690
    Sánchez-Sesma F. J. , Campillo M. , 1991. Diffraction of P, SV, and Rayleigh waves by topographic features: a boundary integral formulation. Bulletin of the Seismological Society of America, 81(6): 2234—2253.
    Wang P. G. , Zhao M. , Du X. L. , 2019. Simplified formula for earthquake-induced hydrodynamic pressure on round-ended and rectangular cylinders surrounded by water. Journal of Engineering Mechanics, 145(2): 04018137. doi: 10.1061/(ASCE)EM.1943-7889.0001567
    Wu Y. X. , Gao Y. F. , Zhang N. , et al. , 2016. Simulation of spatially varying ground motions in V-shaped symmetric canyons. Journal of Earthquake Engineering, 20(6): 992—1010. doi: 10.1080/13632469.2015.1010049
    Zanardo G. , Hao H. , Modena C. , 2002. Seismic response of multi-span simply supported bridges to a spatially varying earthquake ground motion. Earthquake Engineering & Structural Dynamics, 31(6): 1325—1345.
